PRÄZISIONSKLIMAANLAGEN
Kompakte Präzisionsklimageräte mit Direktverdampfung, ausgerüstet mit Microchannel Verdampfern für höhere Leistung und verbesserte Effizienz
Anwendungen: Serverräume • Reinräume • Telekommunikation • Banken • Behörden • Unterhaltung
Die Baureihe Compact DX besteht aus ultrakompakten Präzisionsklimageräten mit einer Gehäusetiefe von nur 490 mm. Trotz ihrer schmalen Bauweise weisen die Compact DX-Geräte alle Funktionen eines großen Modells auf und bieten den Kunden eine breite Palette an Optionen und Zubehör. Dadurch sowie durch den geringen Platzbedarf, das geringe Gewicht und die einfache Installation ist Compact DX ideal für Nachrüstungen und Anwendungen mit begrenztem Platzangebot geeignet.
Ausgestattet mit einem Microchannel Verdampfer, sorgt Compact DX für die höchstmögliche Energieeffizienz innerhalb seines Kühlleistungsbereichs. Diese Kühllösung bietet eine ausgezeichnete Balance zwischen hoher Vorhersagbarkeit, hoher Leistungsdichte, Anpassungsfähigkeit und den besten Gesamtbetriebskosten.
Compact DX-Klimageräte auf Basis neu entwickelter Microchannel Verdampfer in modernem Design, die Hochleistungs-Flachrohre, modernste luftseitige Lamellen und Ultra-Niederdruck-Verteiler mit integrierten Kältemittelverteilern kombinieren.
Durch die einzigartige Geometrie der Verteiler und Kältemittelverteiler ist es möglich, die Microchannel-Rohre für die Verdampfung gleichmäßig zu beschicken. Vertikal ausgerichtete Microchannel-Rohre ermöglichen die freie Ableitung von Kondenswasser.
Microchannel Verdampfer haben zahlreiche Vorteile, wie z. B. geringe luftseitige Druckverluste, höhere Kühlleistung, deutlich geringeres Gewicht und minimale Kältemittelfüllung.
OPTIMIERT FÜR DAS KÄLTEMITTEL R410A
Die Scrollverdichter, die in unseren Klimageräten zum Einsatz kommen, sind das Ergebnis umfangreicher Forschungs- und Entwicklungsarbeiten, die seit 1979 laufen. Diese Anstrengungen haben zur Herstellung der fortschrittlichsten Scrollverdichter-Konstruktion geführt, die derzeit für Klimatisierungsanwendungen verfügbar ist.
Signifikante Konstruktionsverbesserungen in den neuesten Scrollverdichtern reduzieren die Belastung der mechanischen Teile, sorgen für einen sichereren Betrieb bei hohen Verflüssigungs- und Verdampfungstemperaturen, verbessern die Robustheit des Verdichters bei geringer Schmierung (z. B. beim Anfahren der Anlage), während die eingebaute Elektronik den Verdichter schützt.
Die Kunden der Compact DX-Systeme mit R410a-optimierten Scroll-Verdichtern profitieren von dem leisen Betrieb, der unübertroffenen Zuverlässigkeit und den niedrigen Betriebskosten.
Der Kältemittelkreislauf des Compact DX-Geräts ist mit einem elektronischen Expansionsventil (EEV) ausgestattet, das die Kältemittelmenge zum Verdampfer je nach aktuellem Bedarf reguliert und optimiert. Durch die Verwendung des Microchannel Verdampfers wird die Kältemittelfüllung der Compact DX-Klimageräte im Vergleich zu herkömmlichen Lamellen/Rohr-Konstruktionen erheblich reduziert. Compact DX ist mit einem System zur Erkennung von Kältemittellecks ausgestattet, das für viele Kunden immer wichtiger wird, vor allem, wenn man bedenkt, welche Verluste entstehen können, wenn ein größeres Leck ein Kühlsystem unbrauchbar macht.
Sämtliche Komponenten des Kältemittelkreislaufs des Geräts befinden sich in einem separaten Fach, das einen einfachen Zugang für Wartung und Instandhaltung ermöglicht.
FLEXIBILITÄT IN DER ANWENDUNG
Das Steuerungssystem der Compact DX-Klimageräte ist ein Regler der neuesten Generation mit einer speziell für Präzisionskühlgeräte mit Direktverdampfung entwickelten Logik. Die Software bietet erweiterte Steuerungsfunktionen für den Einzel- und Netzwerkbetrieb sowie Überwachungs- und Diagnosemöglichkeiten – lokal oder aus der Ferne.
Anwender haben die Möglichkeit, verschiedene Steuerungsstrategien anzuwenden, die auf laufender Temperaturregelung, bedarfsabhängiger Luftströmungsregelung oder Konstantdruckregelung durch Aufrechterhaltung eines Druckdifferenzials zwischen den Kalt- und Warmgängen beruhen.
LEISE UND ENERGIESPAREND

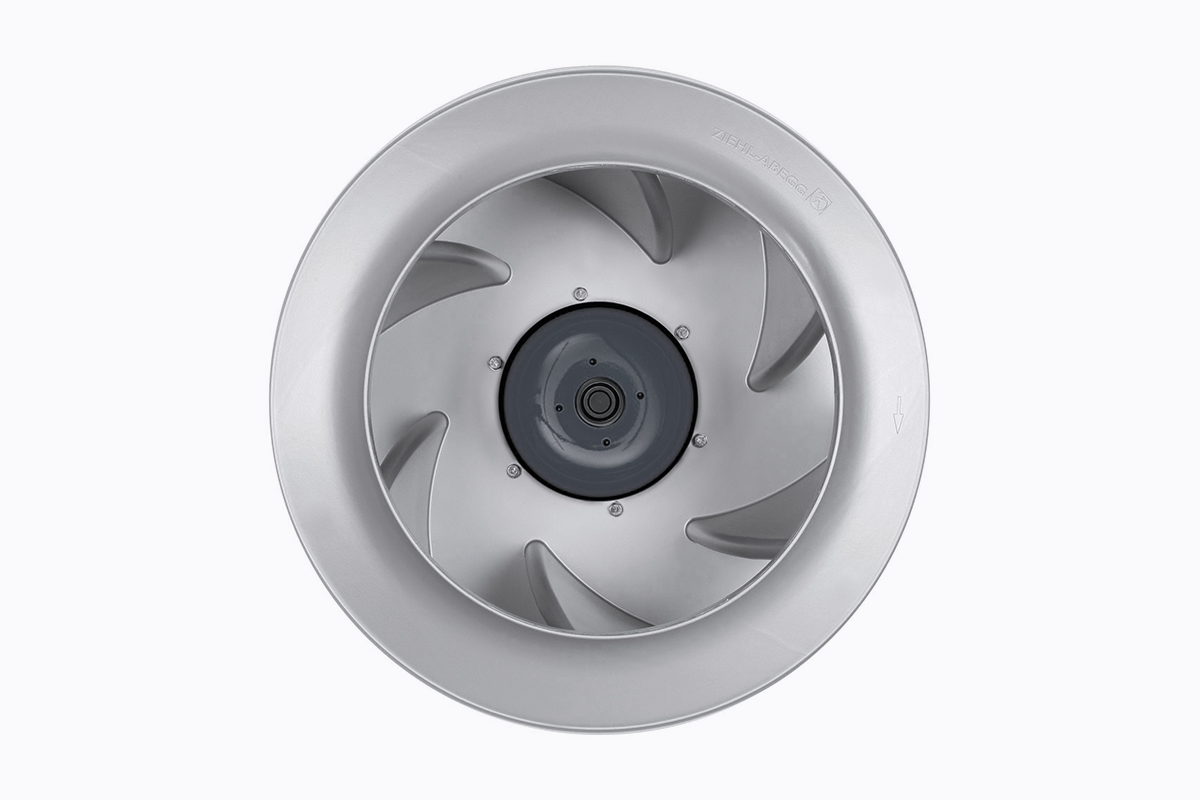

Compact DX ist mit neuen Radialventilatoren mit einzigartiger Schaufelgeometrie ausgestattet und bietet einen höheren Luftstrom bei geringerer Größe und größerem Wirkungsgradbereich. In Kombination mit EC-Motoren mit integriertem Regler, Kommunikationsschnittstelle und Übertemperaturschutz ermöglichen diese Ventilatoren eine unschlagbare Energieeffizienz, maximale Flexibilität und geringste Schallemission. Die EC-Motortechnologie ermöglicht erhebliche Einsparungen sowohl im Volllast- als auch im Teillastbetrieb. EC-Motoren sind wartungsfrei und haben im Vergleich zu Bürstenmotoren eine längere Lebensdauer. Die Ventilatoren entsprechen gänzlich den Anforderungen der Richtlinie über energieverbrauchsrelevante Produkte (ErP) 2015.
Die kompakten DX-Einheiten sind in einer Konfiguration mit Abwärts- oder Aufwärtsströmung erhältlich.
|
Kühlleistung [kW] |
15 … 45 |
|---|---|
|
Kühlquelle |
DIREKTE EXPANSION |
|
Verdichter |
SCROLL |
|
Kältemittel |
R410A |
|
Energieeffizienz (EER) |
BIS ZU 4.02 |
|
Ventilatormotoren |
EC |
|
Wärmetauscher |
MCHE |
|
Verdampfungskontrolle |
EEV |
|
Kältemittelkreisläufe |
1 |
|
Luftfeuchtigkeitskontrolle |
ERHÄLTLICH |
|
Garantie |
3 JAHRE |
