In-Rack CW

RACK-BASIERTE KÜHLUNG

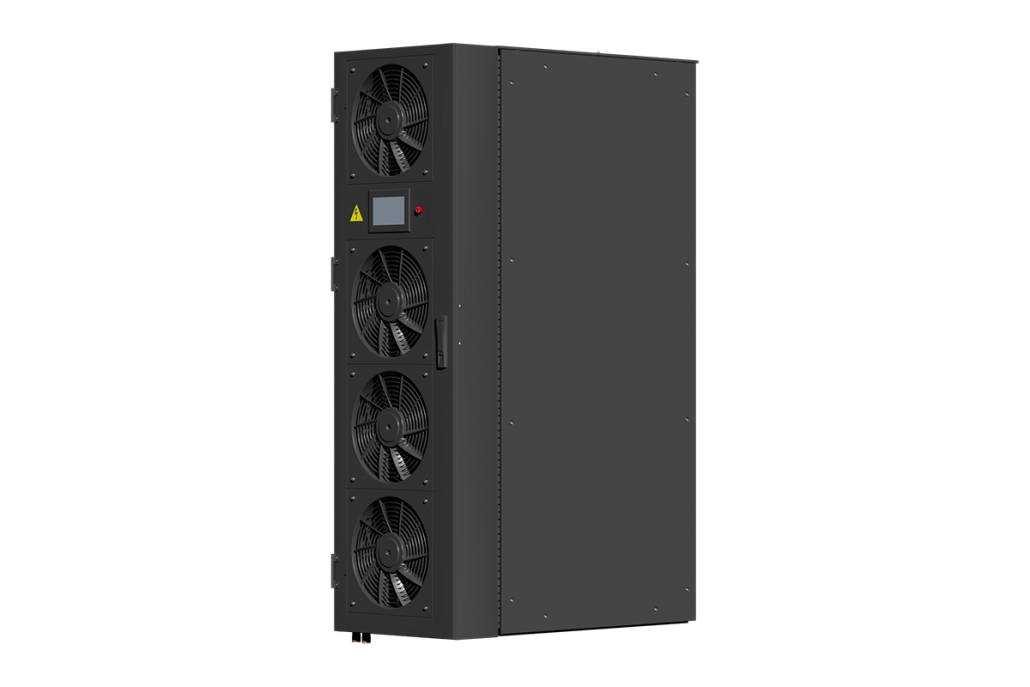

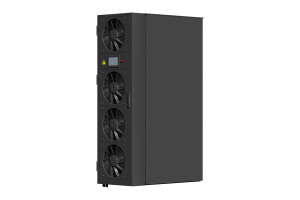

In-Rack CW

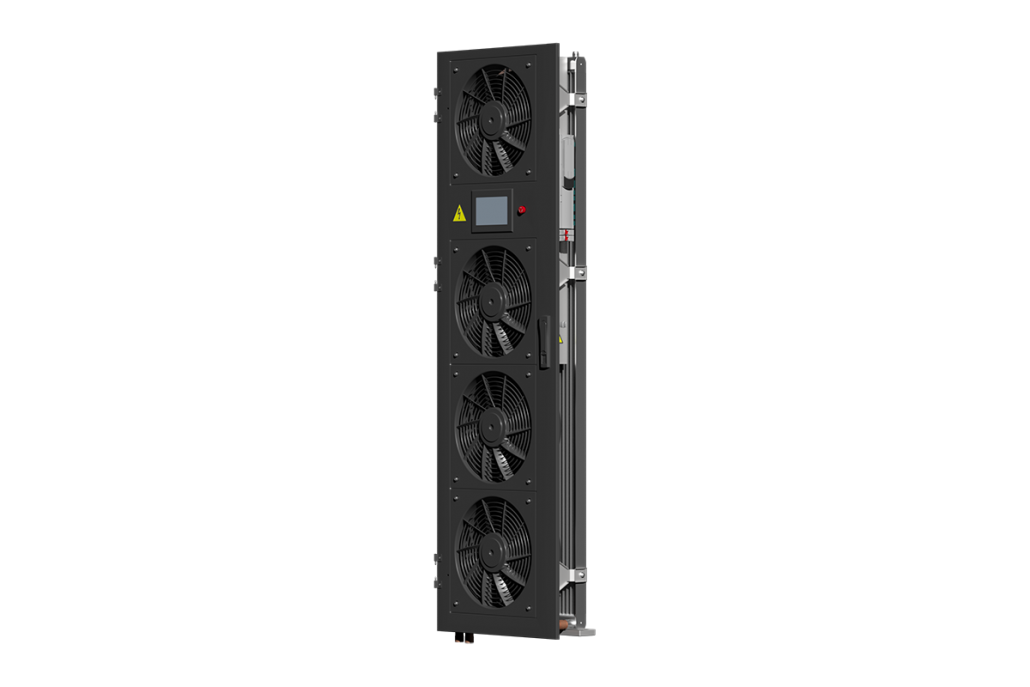

Rack-Kühltüren mit Kaltwasserkühlung für die Hotspots im Rechenzentrum

30 – 40 kW

Anwendungen: Datenzentren • Serverräume • Telekommunikation • Regierung • Unterhaltung

Produktbroschüre Bestellen

LÖSUNG FÜR LOKALE KÜHLUNG UND HOTSPOT-ELIMINIERUNG

Der herkömmliche Ansatz zur Kühlung von Rechenzentren mit raumbezogener Kühlung stößt in High-Density-Rechenzentren an praktische Grenzen. Eine Lösung ist die Kühlung auf Rack-Ebene: Mit einer rackbasierten Kühlungsstrategie können hohe Betriebsdichten unter Beibehaltung der Redundanzmerkmale erreicht werden.

Für Anwender mit High-Density-Servertechnologien bieten wir In-Rack an – Eine kompakte und leichte Kaltwasserkühlung, die für die Montage an der Rückseite von Rack-Schränken vorgesehen ist. Da In-Rack die Wärmelast so nah wie möglich an der Quelle behandelt, verbraucht es nur wenig Energie. Die Kühltür ist mit einer Reihe von Redundanzoptionen ausgestattet, wie z. B. im laufenden Betrieb austauschbaren Lüftern, doppelter Stromversorgung und unterbrechungsfreier Stromquelle, und gewährleistet so die höchstmögliche Verfügbarkeit für unternehmenskritische IT-Geräte.

MICROCHANNEL VERDAMPFER

Der Microchannel Verdampfer, der im In-Rack-Design verwendet wird, bietet viele Vorteile, wie z. B. einen geringen luftseitigen Druckabfall, eine höhere Kühlleistung und ein deutlich geringeres Gewicht. Durch das geringe Gewicht werden die Beschränkungen früherer Generationen von in Racks eingebauten Kühltüren eliminiert und ermöglichen den Einsatz von In-Rack-Kühllösungen sowohl für Neuanlagen als auch für Nachrüstungsanwendungen.

Die Verwendung des Microchannel Wasserwärmetauschers reduziert die Bautiefe des Geräts, ohne dass die Kühlleistung des Geräts beeinträchtigt wird. Der geringe Luftstromwiderstand des Registers bewirkt außerdem einen geringen Stromverbrauch des Lüfters, was die Energieeffizienz von In-Rack verbessert.

MERKMALE

Hot-Swap-Ventilatoren
Das In-Rack verfügt über eine Hot-Swap-Technologie, die den Austausch von Ventilatoren bei laufenden Geräten ermöglicht und so die Ausfallzeiten minimiert. Wenn ein Ventilator ausfällt, kompensieren die übrigen Ventilatoren dies, indem sie die Drehzahl erhöhen. 350-mm-Axialventilatoren, die in einem Glockengehäuse montiert und mit EC-Motoren ausgestattet sind, ermöglichen dem In-Rack einen effizienten Betrieb bei Teillasten und optimieren die Gesamtenergieeffizienz.
Rack-Kompatibilität
Die In-Rack-Kühltür kann problemlos an jedem Standard-Serverschrank (42U bis 48U) angebracht werden und beeinträchtigt nicht den Zugang zu den im gekühlten Schrank installierten IT-Geräten. Mit einem geringen Gewicht von nur 1/3 im Vergleich zu Wettbewerbern verursacht die In-Rack-Einheit keine nennenswerte Belastung des Bodens und des Racks, was dem Kunden Flexibilität bei der Installation bietet.
Installation und Inbetriebnahme
Das Bedienterminal mit einem großen Touchscreen-Display bietet dem Bediener eine erweiterte Steuerung sowie detaillierte Laufstatistiken und Analysen. Die Android-basierte Software ermöglicht die gleichzeitige Konfiguration mehrerer In-Rack, indem sie die Konfiguration und die Parameter auf eine Gruppe von vernetzten Einheiten repliziert und so die Inbetriebnahmezeit verkürzt.
Taupunktkontrolle
Die Steuerzentrale des In-Rack-Kühlgeräts überwacht ständig die Lufttemperatur und -feuchtigkeit, um Kondensatbildung zu vermeiden bzw. zu minimieren, indem der Wasserdurchfluss durch das Verdampferregister geregelt wird. Das System verhindert das Eindringen von Wasser in das Gestell durch eine Taupunktsteuerung und ein automatisches Kondensatabfuhrsystem, das mit einer Auffangwanne, einem Wassersensor und einer Pumpe ausgestattet ist.
Kühlkreislauf
In-Rack-Geräte eignen sich sowohl für den Einsatz in Kaltwassersystemen mit konstantem als auch mit variablem Durchfluss. Der Kunde hat die Wahl zwischen geeigneten Regelventilen für die Systeme, die mit konstantem Durchfluss gepumpt werden, in der Regel ein Drei-Wege-Regelventil, oder er kann die In-Rack-Einheit für einen variablen Durchfluss mit einem Zwei-Wege-Regelventil und einem Low-Flow-Ventil am Bypass konfigurieren, um den minimalen Durchfluss des Kaltwassersatzes bei niedriger Last aufrechtzuerhalten. In-Rack ist über flexible, aus Edelstahl geflochtene Schläuche, die mit dem Gerät geliefert werden, an die Kaltwasserleitung angeschlossen. Magnetgesteuerte Absperrventile sind als Option erhältlich.
Redundanz
Die größte Herausforderung bei den Kühlsystemen auf Rack-Ebene ist die fehlende Redundanz. In-Rack eliminiert diesen Nachteil mit einer redundanten Konfiguration, die eine doppelte Stromversorgung mit einem automatischen Umschalter für die sofortige Umschaltung auf eine alternative Stromquelle im Falle eines Ausfalls, austauschbare Lüfter, eine Notstromversorgung für den Controller und einen 2-Pass-Wärmetauscher umfasst, der auch im Falle eines Wasserlecks betriebsbereit bleibt. Die In-Rack-Einheit ist für den Dauerbetrieb rund um die Uhr ausgelegt und ermöglicht einen einfachen Zugriff auf die im Rack installierte Hardware, ohne dass Dienste abgeschaltet oder die Kühlung unterbrochen werden müssen. Ausgestattet mit Redundanzoptionen gewährleistet die In-Rack-Einheit die höchstmögliche Verfügbarkeit für unternehmenskritische IT-Ausrüstung.

VORTEILE

HOHE KÜHLDICHTE

In-Rack

Wettbewerber

GERINGES GEWICHT

In-Rack

Wettbewerber

KLEINE GERÄTETIEFE

In-Rack

Wettbewerber

PRODUKTSPEZIFIKATIONEN

Kühlleistung [kW]	30 … 40
Kühlquelle	KALTWASSER
Energieeffizienz (EER)	395
Ventilatormotoren	EC
Wärmetauscher	MCHE
Kühlkreisläufe	EINZEL
Taupunktkontrolle	ERHÄLTLICH
BMS-Konnektivität	ERHÄLTLICH
Garantie	3 JAHRE
