Microchannel Wasserwärmetauscher

  • MICROCHANNEL WASSERWÄRMETAUSCHER

    Gelötete Microchannel Wärmetauscher aus Aluminium für Luft-Wasser-, Kühl- und Heizanwendungen

    Microchannel Wärmetauscher

FORTSCHRITTLICHE WASSERWÄRMETAUSCHER ZUM KÜHLEN UND HEIZEN

Microchannel Wärmetauscher können für hocheffiziente Luft-Wasser-Wärmeübertrager zum Kühlen oder Heizen mit Wasser, Glykolgemischen oder Spezialflüssigkeiten als Wärmeträger konfiguriert werden.

Unsere Wasserwärmetauscher sind mit horizontalen oder vertikalen Microchannel-Rohren ausgestattet, die die Wärmeübertragung verbessern, eine vorhersehbare Leistung und einen geringen Druckverlust gewährleisten. Dank des extrem niedrigen Druckabfalls in den Sammlern funktionieren unsere Wasserwärmetauscher in jeglichen anspruchsvollen Anwendungen einwandfrei.

Im Vergleich zu anderen Microchannel-Konstruktionen weisen unsere Wasserwärmetauscher eine größere Rohrwandstärke auf und gewährleisten so einen zuverlässigen Betrieb und eine lange Lebensdauer. Das Register selbst besteht aus einem robusten Rahmen, der eine luftdichte, bündige Montage ermöglicht und dadurch unnötige Rahmenkomponenten überflüssig macht.

1
2
3
4
5
6

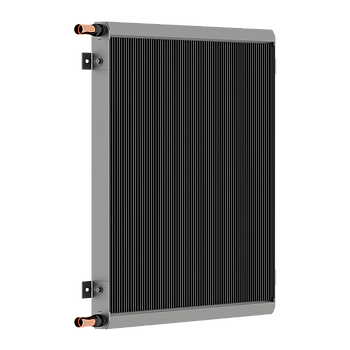

Microchannel Wasserwärmetauscher

DESIGN UND STRUKTUR

Der Wärmetauscher besteht aus Vollaluminium und wird in einem Ofen mit kontrollierter Atmosphäre (CAB) gelötet; die Baugruppe umfasst folgende Elemente:

  1. Parallele Microchannel-Rohre und Lamellenstreifen, individuell nach Kundenwunsch ausgewählt
  2. Ein- und Auslassverteiler
  3. Verstärkungsstäbe
  4. Wassereinlass- und Auslassanschlüsse
  5. Befestigungswinkel mit Schwingungs-/Korrosionsisolatoren
  6. Montagebolzen

MERKMALE UND VORTEILE

Endverbraucher und OEMs können von den Vorteilen profitieren, die das Design von Microchannel Wasserwärmetauschern mit sich bringt. Im Vergleich zu den Rippenrohr-Wärmetauschern (RTPF) weisen Microchannel Wasserwärmetauscher (MCHE) erhebliche Verbesserungen in Bezug auf Leistung und Effizienz auf:

HÖHERE KAPAZITÄT

MCHE
RTPF

GERINGERER LUFTDRUCKABFALL

MCHE
RTPF

KLEINERE GERIPPTE FLÄCHE

MCHE
RTPF

GERINGERES GEWICHT

MCHE
RTPF

Anwendungen

Unsere Microchannel Wasserwärmetauscher sind vielseitig einsetzbare Wärmetauscher für Luft-Wasser-Anwendungen: Kaltwasserwärmetauscher, Freikühler, Trockenkühler, Heizregister, Verdampfer mit Pumpenkreislauf, Gaskühlung und -heizung sowie für Spezialanwendungen.

Dimensionierung

Flexibilität und variable Dimensionen werden mit unserer Auswahlsoftware auf die Anforderungen der OEM-Kunden zugeschnitten. Kundenspezifische und Standardgrößen sind von 50 x 50 mm bis zu 6000 x 2000 mm mit einer großen Auswahl an Microchannel-Rohren, Lamellenabständen und mehr erhältlich.

Anschlüsse

Sämtliche Microchannel Wasserwärmetauscher können mit Aluminium-, Stahl- oder Kupferanschlüssen mit unterschiedlichen Durchmessern und Typen für die Verrohrung, Montage und einfache Verpackung ausgestattet werden. Alle Anschlussmöglichkeiten sind über unsere Auswahlsoftware verfügbar.

Schutz

Neben der Nutzung von langlebigen Aluminiumlegierungen bieten wir eine elektrophoretische Lackierung oder eine Behandlung mit dreiwertigem Chrom an, um die Korrosionsbeständigkeit von Wärmetauschern zu erhöhen. Die Beschichtungen gewährleisten eine lange Lebensdauer, selbst bei Anwendungen an der Küste und bei Installationen in stark verschmutzten Gebieten.

Auswahlsoftware

AUSWAHLSOFTWARE

Die MCHE Auswahlsoftware umfasst Verflüssiger, Verdampfer, Wärmepumpen und Wasserwärmetauscher und ist damit ein komplettes Auswahl- und Berechnungswerkzeug für die Kältetechnik.

Die Software ermöglicht die Auswahl und Bewertung von Microchannel Wärmetauschern, so dass der Benutzer das am besten geeignete Produkt auf der Grundlage mehrerer entscheidender Parameter wie Wärmetauscheranwendung, Kühlleistung, Kältemittel, Verdampfungs- und Kondensationstemperaturen, Luftstrom und Lufttemperatur sowie anderer kritischer Variablen in Kühlsystemen auswählen kann.

PRODUKTSPEZIFIKATIONEN

Max. Breite [mm]

50 … 6000

Max. Höhe [mm]

50 … 2000

Rohrbreite [mm]

12/16/18/20/22/25/32/36

Durchmesser des Verteilers [mm]

16/20/25/28/30/32/38/42/50

Lamellenarten

FLACH-/LUFTSCHLITZ-

Lamellenplätze [FPI]

10/16/18/19/21/23/24/AUF ANFRAGE

Auslegungsdruck [bar]

20

Kühlmittel

WASSER/GLYKOLE/SPEZIAL

Schutzbeschichtungen

E-COATING/TCP-COATING
