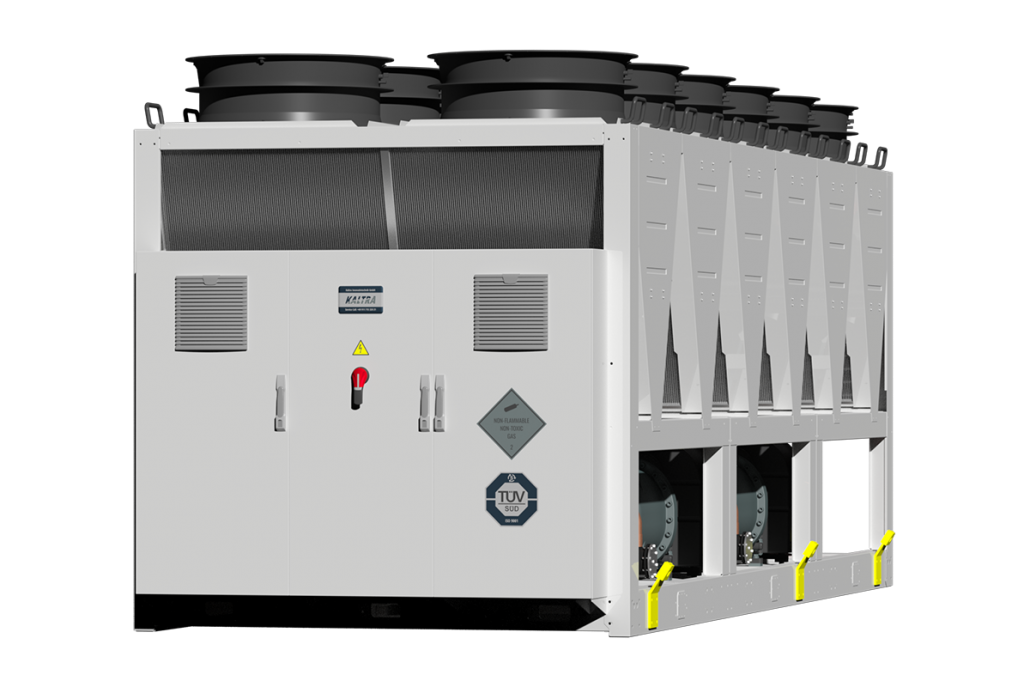

LUFTGEKÜHLTE KALTWASSERSÄTZE
Drehzahlvariable Kaltwassersätze mit luftgekühlten Verflüssigern, effizient bei Voll-/Teillastbetrieb, dank frequenzgeregelten Schraubenverdichtern
Anwendungen: Klimatisierung • Prozesskühlung • Kältetechnik • Gewerbe • Rechenzentrum
Äußerst vielseitige, umweltfreundliche, effiziente Kaltwassersätze für Voll- und Teillast, die für alle Arten von Anwendungen geeignet sind, einschließlich Klimatisierung, industrielle Prozesskühlung und unternehmenskritische Aufgaben. Lightstream Screw-V Inverter Kaltwassersätze bieten ein Höchstmaß an Zuverlässigkeit und Flexibilität, reduzierte Wartungskosten und einen erweiterten Betriebsbereich.
Der Lightstream Screw-V Inverter vereint die Erfahrung und das Wissen von Kaltra im Bereich der Schraubenverdichter-Technologie in einer leistungsstarken Lösung, die die Ziele verschiedener Branchen und Unternehmen erfüllt.
PRÄZISE LEISTUNGSREGELUNG
Inverter-Schraubenverdichter sind für die Drehzahlregelung ausgelegt und speziell für den Einsatz in luftgekühlten Kaltwassersätzen optimiert. Diese Verdichter verfügen über einen integrierten Frequenzinverter zur Steuerung der Motordrehzahl und ermöglichen eine stufenlose Leistungsregelung des Kaltwassersatzes.
Die Lightstream Screw-V Inverter Kaltwassersätze basieren auf bewährter Schraubenverdichter-Technologie in Verbindung mit innovativen Motoren und Elektronik und gewährleisten einen effizienten Betrieb bei Voll-/Teillastbetrieb. Der kältemittelgekühlte Frequenzinverter sorgt für einen stabilen Betrieb und ein präzises Temperaturprofil des zu kühlenden Kältemittels, während das fortschrittliche Ölmanagementsystem in der Verdichterkonstruktion eine gleichmäßige Ölzirkulation bei Teilkühllasten gewährleistet.
Die Verdichter sind auch für das Temperaturprofil optimiert, das die Ökodesign-Richtlinie für Kaltwassersätze vorschreibt (European Chiller Energy Efficiency Standard EU 2016/2281 Tier 1, gültig ab Januar 2018).
Für Lightstream Screw-V Inverter Kaltwassersätze verwenden wir Microchannel Verflüssigerregister neuer Bauart – mit optimierter Lamellengeometrie und Microchannel-Rohren mit reduzierter Anschlussgröße – beide aus langlebigen Aluminiumlegierungen. Dieses neue Design verbessert die Gesamtwärmeübertragung und verringert gleichzeitig den luftseitigen Druckabfall im Vergleich zu den Wärmetauschern der vorherigen Generation, was zu Energieeinsparungen bei den Ventilatoren führt.
Die Kaltwassersätze zeichnen sich durch eine deutlich reduzierte Kältemittelfüllung aus, da die neuen Wärmetauscher ein geringeres Innenvolumen haben, was sich in niedrigeren Anschaffungs- und Wartungskosten niederschlägt. Hohe Wärmeübertragungsraten führen zu deutlich niedrigeren Verflüssigungstemperaturen, was wiederum Einsparungen bei der Verdichterenergie ermöglicht.
Für Installationen in aggressiven oder stark verschmutzten Umgebungen sowie für Installationen an der Meeresküste empfehlen wir e-beschichtete Register mit hoher Korrosionsbeständigkeit, um eine lange Lebensdauer zu gewährleisten.
EC-VENTILATOREN MIT REDUZIERTEM VERBRAUCH
Unser Lüftersystem der neuen Generation senkt nicht nur den Verbrauch um bis zu 30 %, während es hohe Volumenströme effizient bewältigt. Dieses System arbeitet auch mit deutlich reduziertem Betriebsgeräusch. Das intelligente Ventilatorsystem umfasst die einzigartigen Ventilatorlaufräder mit bionischem Flügelkonzept, die modernste EC-Motortechnologie und multifunktionale Luftauslässe, die den Kunden eine zusätzliche Effizienz bieten.
EC-Motoren nutzen eine Kommutierungselektronik, um die Rotorposition zu erfassen und den Versorgungsstrom anzupassen, so dass keine mechanischen Bürsten mehr erforderlich sind, um den Strom an die Motorwicklungen zu liefern. Durch den Wegfall des physischen Kontakts wird der interne Verschleiß des Ventilatormotors verringert und die Zuverlässigkeit deutlich erhöht.
Die EC-Motorentechnologie ermöglicht Einsparungen während des vollständigen Betriebs sowie bei Teillasten, da EC-Motoren im Vergleich zu AC-Ventilatoren deutlich weniger an Effizienz verlieren.
INNOVATIVE ROHRBÜNDELWÄRMETAUSCHER
Bei Rohrbündelverdampfern gelten die thermische Leistung und der Druckverlust als wichtige Faktoren, die direkt mit den Betriebskosten und der Gesamteffizienz des Kaltwassersatzes zusammenhängen. Sowohl die thermische Leistung als auch der Druckabfall hängen von den Strömungswegen und der Art der Umlenkbleche ab, die zur Erhöhung der Strömungsgeschwindigkeit verwendet werden – durch Umlenkung der Strömung über das Rohrbündel, um höhere Wärmeübergangskoeffizienten zu erzielen.
Die in Lightstream Screw-V Inverter Kaltwassersätzen eingesetzten Rohrbündelverdampfer zeichnen sich durch eine hohe Wärmeübertragungsleistung, niedrige Annäherungstemperaturen und geringe Druckverluste aus, da sie ein innovatives Rohrbündeldesign und eine optimierte Schallwandgeometrie kombinieren. Das Endergebnis ist eine verbesserte Systemleistung und eine genaue Kontrolle der Rücklaufwassertemperaturen.
Lightstream Screw-V Inverter Kaltwassersätze sind mit einer ausgeklügelten Leistungsregelung ausgestattet, die auf einer Kombination aus Kaltwasser-Hardware und -Software basiert, die den Betriebsbereich des Kaltwassersatzes sowohl für die Umgebungs- als auch für die Anlagenwassertemperatur erweitert und die Leistung des Kaltwassersatzes verbessert.
Mit den optionalen Kits, die speziell für den Betrieb bei hohen und niedrigen Umgebungstemperaturen entwickelt wurden, kann der Lightstream Screw-V Inverter Kaltwassersatz unter Klimabedingungen von -15 °C bis 52 °C betrieben werden, während die Wassertemperaturen der Anlage von -2 °C bis 20 °C variieren können. Darüber hinaus ist eine Bypass-Option für den Kaltwassersatz während des Betriebs in extrem kalten Umgebungen (bis -30 °C) möglich.
BRINGT DAS GANZE JAHR ÜBER EINSPARUNGEN
Die Lightstream Screw-V Inverter Kaltwassersätze können Kaltwasser mit relativ hohen Temperaturen liefern und so die Zeitspanne maximieren, in der das System Kaltwasser produzieren kann, ohne im mechanischen Kühlbetrieb zu arbeiten. Im Vergleich zu konventionellen Kaltwassersätzen ermöglicht Lightstream Screw-V Inverter mit Freikühlsystem Energieeinsparungen von bis zu 50 % und amortisiert die Investitionen innerhalb eines kurzen Zeitraums.
Bei gleichzeitigem Freikühlbetrieb und mechanischer Kühlung überwacht das Steuersystem ständig die Verflüssigungstemperatur und hält sie innerhalb des Verdichterbereichs, um die höchstmögliche Ventilatordrehzahl zu ermöglichen und die beste Freikühlung zu erzielen. In den Zeiten, in denen die Ventilatorgeschwindigkeit auf ein Minimum reduziert werden muss, wird die Kaltwassertemperatur über motorisierte Ventile geregelt.
KÄLTEMITTEL R513A R513A UND R1234ZE
Das Portfolio der Lightstream Screw-V Inverter Kaltwassersätze umfasst Modelle, die Alternativen mit niedrigem GWP zu R134a verwenden. Die Kunden können zwischen den Kältemitteln R1234ze und R513a mit einem GWP-Wert von weniger als 1 bzw. 573 wählen, die kein Ozonabbaupotenzial haben.
Das kürzlich entwickelte Kältemittel R1234ze weist ein niedriges Treibhauspotenzial und ein Null-Ozonabbaupotenzial auf und erfüllt die EU-Vorschriften zur Verringerung der Verwendung von Stoffen mit hohem Treibhauspotenzial (GWP). Gleichzeitig entspricht R1234ze fast genau dem Wirkungsgrad von R134a. R513a ist ein azeotropes Kältemittel mit niedrigem GWP und ohne Ozonabbau auf der Basis von Hydrofluor-Olefin (HFO), das als Ersatz für R134a entwickelt wurde. Seine Energieeffizienz und Kapazität entsprechen denen von R134a, während die Umweltauswirkungen erheblich reduziert werden.
Die Lightstream Screw-V Inverter Kaltwassersätze sind mit ihren Kältemitteln mit niedrigem GWP der umweltfreundlichste Kaltwassersatz der Produktreihe und erreichen gleichzeitig die besten Energieleistungsniveaus für Anwendungen.
UMWÄLZPUMPEN
Lightstream Screw-V Inverter Kaltwassersätze können mit werkseitig installierten Pumpen mit variabler oder fester Drehzahl ausgestattet werden. Dank der kataphoretischen Beschichtung weisen die Pumpen reduzierte Lebenszykluskosten, einen optimierten Wirkungsgrad und einen hohen Korrosionsschutzstandard auf. Pumpen mit variabler Drehzahl verfügen über ein breites Leistungsspektrum, das es ihnen ermöglicht, unter sehr unterschiedlichen Bedingungen effizient zu arbeiten und eine Vielzahl von Anforderungen zu erfüllen.
Je nach Leistungsanforderung können die Kunden zwischen Inline-Pumpen – Einzel- oder Doppelpumpen – oder in schallgedämmten Gehäusen installierten Pumpen mit axialer Ansaugung wählen.
DURCHFLUSSREGELUNG
Kaltwassersätze können für einen konstanten oder variablen Durchfluss konfiguriert werden, je nach Konfiguration eines Kaltwassersystems. Für Systeme mit einem reinen Primärkreislauf kann eine Durchflussregelung mit konstanter Druckdifferenz oder konstanter Temperaturdifferenz gewählt werden, während für Primär-/Sekundärsysteme eine Regelung mit konstanter Temperaturdifferenz verfügbar ist. Die Durchflussregelungslogik passt die Pumpendrehzahl dynamisch an die tatsächliche Last an und optimiert so den Verbrauch der Pumpe und gewährleistet einen stabilen Betrieb der Kaltwasseranlage.
|
Kühlleistung [kW] |
500 … 1500 |
|---|---|
|
Design |
LUFTGEKÜHLT/FREIKÜHLUNG |
|
Verdichter |
SCREW |
|
Kältemittel |
R134A/R513A/R1234ZE |
|
Energieeffizienz (EER) |
BIS ZU 3.26 |
|
Saisonale Effizienz (ESEER) |
Bis ZU 5.32 |
|
Ventilatormotoren |
EC |
|
Verflüssiger |
MCHE |
|
Freikühlregister |
MCHE |
|
Verdampfer |
ROHRBÜNDEL |
|
Verdampfungskontrolle |
EEV |
|
Kältemittelkreisläufe |
MEHRFACH |
|
Garantie |
3 JAHRE |
Die Produktreihe umfasst bedeutende Durchbrüche in der Technologie der Kaltwassersätze, um eine überragende Effizienz und verbesserte Zuverlässigkeit zu erreichen, ohne die Umwelt zu beeinträchtigen.
