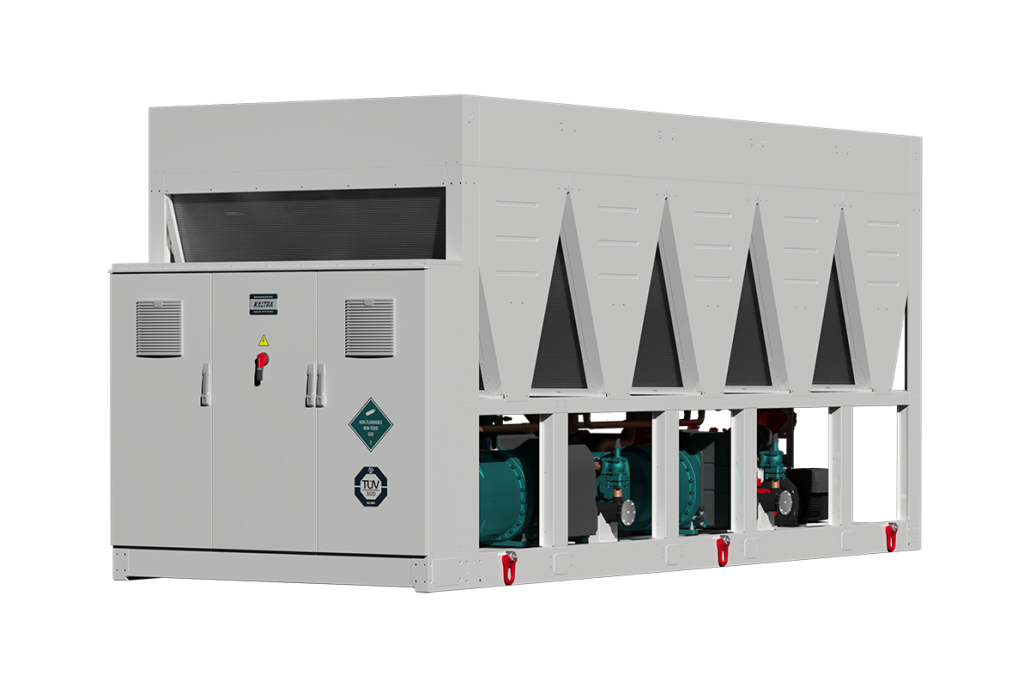

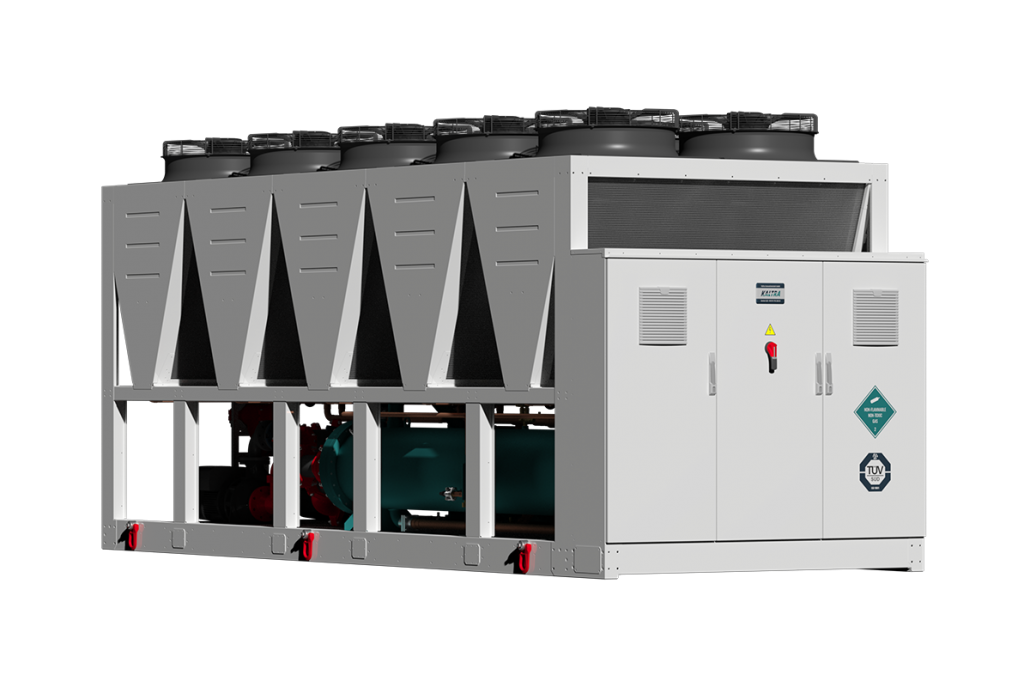

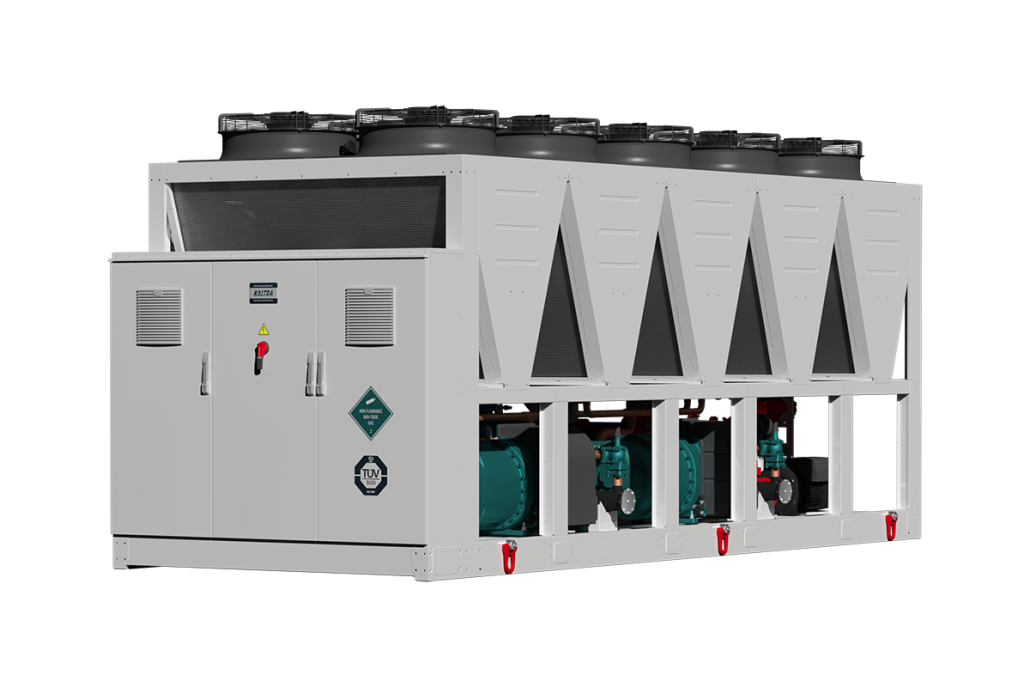

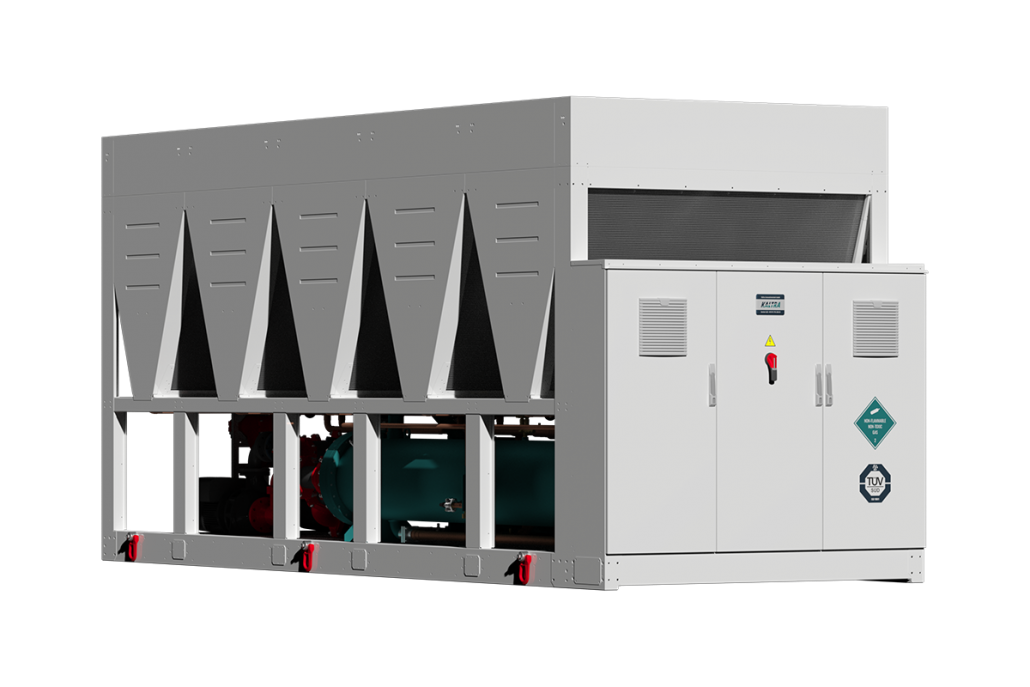

LUFTGEKÜHLTE KALTWASSERSÄTZE
Kaltwassersätze mit frequenzgeregelten Schraubenverdichtern, die außergewöhnliche Leistungen bei Teil- und Spitzenlasten, ein breites Betriebskennfeld, Umweltsicherheit und Flexibilität in der Anwendung bieten
Anwendungen: Klimatisierung • Prozesskühlung • Gewerbe • Rechenzentrum
Energieeinsparungen sind einer der wichtigsten Vorteile der Lightstream Screw II Inverter Kaltwassersätze, die mit drehzahlvariablen Verdichtern ausgestattet sind: Dank der Motoren, die durch Frequenzmodulation über einen DC-Inverter gesteuert werden, kann der Kaltwassersatz unter Teillastbedingungen mit niedrigeren Drehzahlen laufen. Die lange Liste der Vorteile umfasst auch eine präzise Wärmeregulierung, geringere Geräuschemissionen, einen schnellen Neustart, eine Einschaltstromaufnahme von nur wenigen Ampere, eine geringere mechanische Beanspruchung aller Kaltwassersatz-Komponenten und damit eine längere Lebensdauer und vieles mehr.
Die Produktpalette bietet eine Reihe von Optionen, die auf die Kühlleistung, die Effizienz, den Platzbedarf und die Geräuschentwicklung einer bestimmten Anwendung abgestimmt werden können. Die Steuerungssoftware kann mehrere Kaltwassersätze verwalten, um die beste Leistung und Effizienz für die gesamte Kühlanlage zu erzielen.
GENAUE ÜBEREINSTIMMUNG MIT DER TATSÄCHLICHEN KÜHLLAST
Da die Kühlleistung und der Verbrauch proportional zur Verdichterdrehzahl variieren, ist die Drehzahlregelung der Schlüssel zum effizienten Betrieb des Kaltwassersatzes. Mit den integrierten Frequenzinverter passen die Lightstream Screw II Inverter Verdichter die Drehzahl an die tatsächliche Last an und sorgen so für maximale Energieeinsparungen in einem breiten Betriebsbereich, eine präzise Wärmeregulierung und eine geringere Geräuschentwicklung. Ergänzend dazu bieten die Verdichter integrierte Funktionen: Schutz, Überwachung, Datenaufzeichnung und Kommunikation in einem kompakten Design.
Die Verdichter sind sowohl für den Einsatz mit herkömmlichen als auch mit Kältemitteln mit niedrigerem GWP ausgelegt und für das Umgebungstemperaturprofil der Ökodesign-Richtlinie für Kaltwassersätze optimiert.
Niedrige Vibrationsniveaus, ein servicefreundliches Design und ein fortschrittliches Ölmanagementsystem mit integriertem Ölabscheider garantieren eine lange Lebensdauer des Kaltwassersatzes ohne Leistungseinbußen.
Die Lightstream Screw II Inverter Kaltwassersätze können entweder mit Rohrbündel- oder Niederdruck-Fallfilmverdampfern mit verbesserten Wärmeübertragungseigenschaften ausgestattet werden.
ROHRBÜNDELVERDAMPFER
Rohrbündelwärmetauscher bieten eine verbesserte thermische Leistung dank optimierter Strömungswege, innen gerillter Rohre und Umlenkungen, die die Flüssigkeitsgeschwindigkeit erhöhen. Das Endergebnis ist eine engere Annäherung an die Temperatur und eine genaue Kontrolle der Rücklaufwassertemperatur – Wichtige Faktoren, die direkt mit den Betriebskosten und der Gesamteffizienz des Kaltwassersatzes zusammenhängen. Die Verdampfer verfügen über einen Überdruck- und Gefrierschutz sowie eine hochwertige Isolierung.
FALLFILMVERDAMPFER
Fallfilmverdampfer, bei denen das Kältemittel durch eine Sprühvorrichtung über dem Rohrbündel verteilt wird, um einen dünnen Flüssigkeitsfilm um die Rohre zu erzeugen. Diese Art von Verdampfer ermöglicht den Betrieb mit engen Annäherungstemperaturen zwischen Kältemittel und Prozessflüssigkeit und bietet hohe Wärmeübergangskoeffizienten. Fallfilmverdampfer benötigen im Vergleich zu Rohrbündelverdampfern eine geringere Kältemittelfüllung, ohne die Leistung und Energieeffizienz des Systems zu beeinträchtigen.
Verflüssigerventilatoren mit einer durch computergestützte strömungsdynamische Analysen verbesserten Laufradgeometrie, die mit modernster Regelungssoftware gesteuert werden, sorgen für einen sehr leisen und effizienten Betrieb bei geringerem Energieverbrauch – auch aufgrund des geringsten Druckwiderstands, der durch Microchannel Verflüssigerregister entsteht.
Elektronisch kommutierte Motoren mit kontinuierlicher Überwachung, weniger beanspruchten Wicklungen und Lagern tragen zu höherer Zuverlässigkeit und längerer Lebensdauer bei, während der leisere Betrieb den akustischen Komfort erhöht. Vor allem bei Teillasten bieten Lightstream Screw II Inverter Kaltwassersätze mit EC-gesteuerten Ventilatoren eine erhebliche Möglichkeit zur Einsparung von Betriebskosten.
Erhebliche Reduzierung der Kältemittelfüllung um bis zu 50 % bei Lightstream Screw II Inverter durch den Einsatz von Microchannel Verflüssigerregistern mit Mehrkanalrohren mit Öffnungen im Submillimeterbereich, die das Innenvolumen des Registers drastisch verringern.
Lötverbindungen bieten einen geringen Kontaktwiderstand und ermöglichen in Kombination mit großen Wärmeübertragungsflächen hohe Wärmeübertragungseigenschaften für Lightstream Screw II Inverter Kaltwassersätze.
Die verbesserte Korrosionsbeständigkeit ist ein weiterer Vorteil der Microchannel-Registertechnologie. Die Wärmetauscherkomponenten sind aus langlebigen Aluminiumlegierungen mit einer Zink-Lichtbogenspritzlackierung gefertigt. Zusätzlicher Korrosionsschutz, der für Installationen in stark verschmutzten Gebieten oder in Küstennähe erforderlich ist, kann mit optional erhältlichen Epoxid-Elektrophorese- oder dreiwertigen Chrombeschichtungen erreicht werden.
Die Kontrolllösung für Kaltwassersätze mit frequenzgeregelten Verdichtern wurde auf der Grundlage einer programmierbaren Steuerung entwickelt, die auf einem Hochgeschwindigkeits-Mikroprozessor und einer leistungsstarken und flexiblen Software basiert, die eine schrittweise Leistungsregelung übernimmt. Die Software steuert dynamisch die Betriebsgrenzen durch kontinuierliches Ablesen von Saugdruck, Druck und anderen Betriebsparametern, um den Arbeitspunkt des Kaltwassersatzes aufrechtzuerhalten und so maximalen Schutz, Zuverlässigkeit und Effizienz des Kaltwassersatzes zu gewährleisten.
Um dem Anlagenbetreiber die vollständige Kontrolle über das System zu geben, verwaltet und optimiert die Kaltwassersatz-Software die Leistung des Kaltwassersatzes entsprechend dem Kühlbedarf und den Umgebungsbedingungen, generiert Sicherheitsalarme, unterstützt den vernetzten, koordinierten Betrieb mehrerer Einheiten, bietet Diagnosen und Betriebsstatistiken und ermöglicht die einfache Integration mit beliebigen BMS-Protokollen.
KÄLTEMITTEL MIT NIEDRIGEREM GWP
Kältemittel haben einen erheblichen Einfluss auf die Leistung des Kaltwassersatzes und die Umweltverträglichkeit der Kühllösung. Für Lightstream Screw II Inverter Kaltwassersätze bieten wir das ozonfreie Kältemittel R134a sowie die Kältemittel R1234ze, R450a und R513a mit niedrigem GWP-Wert an, die diese Kaltwassersätze zu einem echten Vorreiter in Sachen Umweltsicherheit machen – ohne Kompromisse bei der Leistung.
Dank Microchannel Verflüssigerregister mit 60 % geringerem Innenvolumen und optimierten Verdampfern wird die Kältemittelfüllmenge auf ein Minimum reduziert.
Kunden haben die Wahl zwischen zwei Leistungsstufen, Standard und Hocheffizienz mit vergrößerten Verflüssigern, sowie zwischen drei Geräuschdämpfungspaketen. Spezielle Kits für den Betrieb bei niedriger oder hoher Luftfeuchtigkeit passen die Kaltwassersätze an die am Aufstellungsort herrschenden Umweltbedingungen an. Lightstream Screw II Inverter Kaltwassersätze können auch werkseitig damit ausgestattet werden:
Die Ausführung mit freier Kühlung bietet eine energiesparende Kühlung und ermöglicht erhebliche Einsparungen bei niedrigen Umgebungsbedingungen. Bei milden Temperaturen, wenn die Umgebungstemperatur unter die Rücklaufwassertemperatur fällt, arbeitet das Freikühlsystem parallel zur mechanischen Kühlung und maximiert so die Energieeinsparungen. Durch den Einsatz von Microchannel Kühlregistern ist die Lufttemperatur, bei der das Freikühlsystem 100 % des Kühlbedarfs deckt, um 3 bis 5 °C höher als bei anderen Wärmetauschern. Der Durchfluss durch die Kühlregister wird über ein 3-Wege-Mischventil geregelt, das von der Kaltwassersatz-Software gesteuert wird.
|
Kühlleistung [kW] |
400 … 1700 |
|---|---|
|
Design |
AIR-COOLED |
|
Verdichter |
DREHZAHLVARIABLER SCREW |
|
Kältemittel |
R134A/R450A/R513A/R1234ZE |
|
Energieeffizienz (EER) |
BIS ZU 3.36 |
|
Saisonale Effizienz (ESEER) |
BIS ZU 6.43 |
|
Ventilatormotoren |
EC/AC |
|
Verflüssiger |
MCHE |
|
Verdampfer |
ROHRBÜNDEL/FALLFILM |
|
Verdampfungskontrolle |
EEV |
|
Kältemittelkreisläufe |
EINFACH/MEHRFACH |
|
Garantie |
3 JAHRE |
