LUFTGEKÜHLTE KALTWASSERSÄTZE
Kaltwassersätze mit Scrollverdichtern mit mehreren Kältemitteln für eine umweltfreundliche, energieeffiziente Kühlung während des Betriebs
Anwendungen: Klimatisierung • Prozesskühlung • Gewerbe

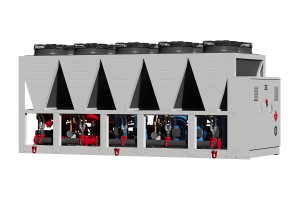

Die Lightstream Scroll II Kaltwassersätze mit Scrollverdichtern eignen sich für eine Vielzahl von Prozesskühlungs- und Komfortanwendungen und bieten eine hervorragende Effizienz und Leistung. Durch den Betrieb mit den Kältemitteln R452b, R454b und R32 mit niedrigerem GWP können die Kunden gesetzliche Auflagen und Nachhaltigkeitsziele erfüllen. Zu den zahlreichen Optionen gehören integrierte Freikühlung, Hydronikpakete, geräuscharme Ausführungen, Wärmetauscherbeschichtungen und anderes Zubehör, um eine Vielzahl von Kundenanforderungen zu erfüllen.
Im Vergleich zur vorherigen Generation von Kaltwassersätzen mit Scrollverdichtern konnte die Energieeffizienz um 15 % gesteigert werden, während der Leistungsbereich auf 250 bis 1100 kW Kälteleistung erweitert wurde. Die Technologie der Mehrfach-Scrollverdichter in Kombination mit hochmodernen Algorithmen zur Verdichtersteuerung ermöglicht einen effizienten Kaltwassersatz-Betrieb sowohl bei Voll-/Teillastbetrieb als auch bei geringer Belastung und bietet Zuverlässigkeit, Redundanz und Wartungsfreundlichkeit.
Die fortschrittlichen Technologien, die bei der Konstruktion von Lightstream Scroll II zum Einsatz kommen, verleihen diesem Kaltwassersatz Vorteile, die eher für große, teure Kaltwassersätze typisch sind: hohes Energieeinsparungspotenzial, Umweltfreundlichkeit und Vielseitigkeit in der Anwendung.
Alle Geräte entsprechen allen geltenden EU-Ökodesign-Vorschriften (Tier-2) gemäß der ErP-Rahmenrichtlinie 2009/125/EG.
MEHRFACHVERDICHTER, VERTEILTES DESIGN
Lightstream Scroll II Kaltwassersätze verfügen über die neuesten Kaltwassersätze mit Scrollverdichtern mit mehreren Kältemitteln und Zwischenablassventil (IDV), um die saisonale Teillast-Kühlleistung zu verbessern. Zu den Vorteilen dieser Verdichterbaureihe gehören die Unterstützung der Kältemittel R452b, R454b, R32 und R410a, eine Vielzahl von Verteilerkonfigurationen und erweiterte Betriebskennfelder für eine Vielzahl von Anwendungen, sowohl für reversible als auch für reine Kühlanwendungen.
Die Mehrverdichtertechnologie in Kombination mit IDVs verleiht diesen Kaltwassersätzen eine hervorragende Effizienz und thermische Stabilität unter Teillastbedingungen, beginnend bei nur 10 %.
Lightstream Scroll II Kaltwassersätze mit Scrollverdichtern, die mit den Kältemitteln R452b, R454b oder R32 betrieben werden, weisen eines der niedrigsten Treibhauspotenziale auf, das heute für Scrollsysteme verfügbar ist.
ROHRBÜNDELWÄRMETAUSCHER
Die Verdampfer für Lightstream Scroll II Kaltwassersätze wurden für eine enge Temperaturannäherung entwickelt und verfügen über eine Rohrbündelanordnung, die für eine niedrige Kältemittelfüllmenge und einen maximalen Wirkungsgrad optimiert ist, so dass die Verdichter bei höheren gesättigten Verdampfungstemperaturen arbeiten können und bei gleicher Leistungsaufnahme mehr Kühlleistung erzeugen. Die von Kaltra-Wärmeübertragungsexperten entwickelten Lightstream-Verdampfer entsprechen dem neuesten Stand der Technik und sind für den Einsatz von Kältemitteln mit niedrigem Treibhauspotenzial optimiert.
NEUESTE GENERATION VON EC-VENTILATOREN
Lightstream Scroll II Kaltwassersätze werden standardmäßig mit ErP 2020-konformen, EC-gesteuerten, aerodynamisch optimierten Axialventilatoren in Leichtbaugehäusen und mit Leitschaufeln geliefert, um die Schallemissionen zu reduzieren und den Luftstrom zu maximieren. Laufräder mit profilierter Flügelgeometrie und auf den Ventilatormotor abgestimmte Winglets tragen zu höchster Energieeffizienz bei.
Die Ventilatoren verfügen über eine Überwachungsfunktion über Modbus, einen integrierten thermischen Überlast- und Motorblockierschutz sowie Niedertemperaturlager, die einen reibungslosen und störungsfreien Betrieb der Ventilatoren bei niedrigen Umgebungsbedingungen gewährleisten.
Erhebliche Reduzierung der Kältemittelfüllung um bis zu 50 % bei Lightstream Scroll II durch den Einsatz von Microchannel Verflüssigerregistern mit Mehrkanalrohren mit Öffnungen im Submillimeterbereich, die das Innenvolumen der Register drastisch verringern.
Lötverbindungen bieten einen geringen Kontaktwiderstand und ermöglichen in Kombination mit großen Wärmeübertragungsflächen hohe Wärmeübertragungseigenschaften für Lightstream Scroll II Kaltwassersätze.
Die verbesserte Korrosionsbeständigkeit ist ein weiterer Vorteil der Microchannel-Registertechnologie. Die Wärmetauscherkomponenten sind aus langlebigen Aluminiumlegierungen mit einer Zink-Lichtbogenspritzlackierung gefertigt. Zusätzlicher Korrosionsschutz, der für Installationen in stark verschmutzten Gebieten oder in Küstennähe erforderlich ist, kann mit optional erhältlichen Epoxid-Elektrophorese- oder dreiwertigen Chrombeschichtungen erreicht werden.
Das Steuersystem basiert auf einem Hochgeschwindigkeitsregler, der mit dem neuesten Mikroprozessor ausgestattet ist. Die Steuerungssoftware wurde mit dem Schwerpunkt auf einen energieeffizienten Betrieb von luftgekühlten Kaltwassersätzen mit Mehrfach-Scrollverdichtern entwickelt. Um den bestmöglichen Wirkungsgrad für Kaltwassersätze mit mehreren Verdichtern zu erreichen, überwacht die Verdichtermanagementsoftware ständig den tatsächlichen Kältebedarf und wählt die zu betreibenden Verdichter aus.
Um dem Anlagenbetreiber die vollständige Kontrolle über das System zu geben, verwaltet und optimiert die Kaltwassersatz-Software die Leistung des Kaltwassersatzes entsprechend dem Kühlbedarf und den Umgebungsbedingungen, generiert Sicherheitsalarme, unterstützt den vernetzten, koordinierten Betrieb mehrerer Einheiten, bietet Diagnosen und Betriebsstatistiken und ermöglicht die einfache Integration mit beliebigen BMS-Protokollen.
KÄLTEMITTEL MIT NIEDRIGEREM GWP
Der vorgeschlagene Ausstieg aus der Verwendung von FCKW-Kältemitteln hat zu einer Bewertung alternativer Flüssigkeiten für eine Vielzahl von Anwendungen geführt, einschließlich luftgekühlter Kaltwassersätze für mittlere Temperaturen. Parallel zu R410a bieten wir eine Auswahl an Gasen mit niedrigerem GWP für Lightstream Scroll II an: R452b/R32 und R454b.
Mit Kältemitteln mit niedrigem GWP und Microchannel Verflüssigern mit geringem Volumen ist Lightstream Scroll II zweifellos führend in Sachen Umweltverträglichkeit und erreicht gleichzeitig die besten Energieleistungsniveaus bei Anwendungen.
Lightstream Scroll II ist standardmäßig mit zahlreichen Funktionen ausgestattet und lässt sich dank zahlreicher verfügbarer Zubehörteile und Optionen in hohem Maße für unterschiedliche Kundenanforderungen und Anlagenlayoutanforderungen konfigurieren.
Die Ausführung mit freier Kühlung bietet eine energiesparende Kühlung und ermöglicht erhebliche Einsparungen bei niedrigen Umgebungsbedingungen. Bei milden Temperaturen, wenn die Umgebungstemperatur unter die Rücklaufwassertemperatur fällt, arbeitet das Freikühlsystem parallel zur mechanischen Kühlung und maximiert so die Energieeinsparungen. Durch den Einsatz von Microchannel Kühlregistern ist die Lufttemperatur, bei der das Freikühlsystem 100 % des Kühlbedarfs deckt, um 3 bis 5 °C höher als bei anderen Wärmetauschern. Der Durchfluss durch die Kühlregister wird über ein 3-Wege-Mischventil geregelt, das von der Kaltwassersatz-Software gesteuert wird.
|
Kühlleistung [kW] |
250 … 1100 |
|---|---|
|
Design |
LUFTGEKÜHLT |
|
Verdichter |
SCROLL |
|
Kältemittel |
R410A/R32/R452b/R454b |
|
Energieeffizienz (EER) |
BIS ZU 3.56 |
|
Saisonale Effizienz (ESEER) |
BIS ZU 5.12 |
|
Ventilatormotoren |
EC(STANDARD)/AC |
|
Verflüssiger |
MCHE |
|
Verdampfer |
ROHRBÜNDEL |
|
Verdampfungskontrolle |
EEV |
|
Kältemittelkreisläufe |
EINFACH/MEHRFACH |
|
Garantie |
3 JAHRE |
