MICROCHANNEL VERFLÜSSIGER

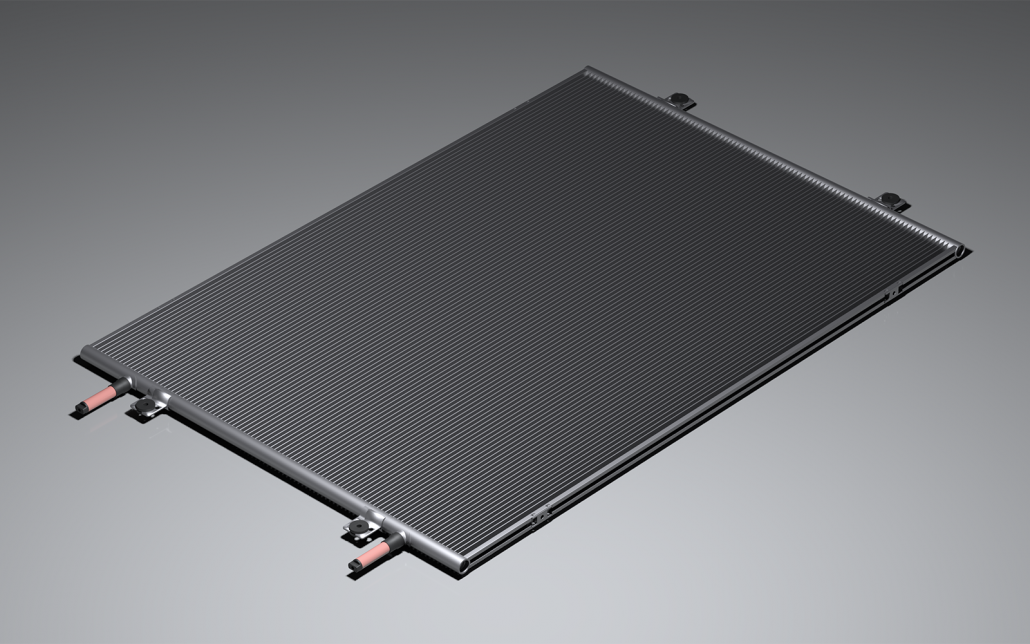

Microchannel Verflüssiger aus Aluminium mit fortschrittlichem Design, überragender Leistung und ausgezeichneter Korrosionsbeständigkeit

INNOVATIVE WÄRMEÜBERTRAGUNGS-TECHNOLOGIE

Unser Sortiment an Microchannel Verflüssigern umfasst Modelle mit horizontal oder vertikal ausgerichteten Mehrkanalrohren in Ein- oder Mehrkanalausführung, die für den Einsatz mit verschiedenen Kühlmitteln geeignet sind. Zusätzlich zu einer großen Bandbreite an Abmessungen kann der Kunde aus verschiedenen Kombinationen von Mehrkanalrohren, Rippentypen und Rippenabständen, Anschlüssen, Befestigungen und Schutzbeschichtungen wählen.

Die patentierte Innovation der Microchannel Verflüssiger beinhaltet vertikale Microchannel-Rohre, die den Betrieb des Verflüssigers verbessern, Probleme mit der Ölrückführung vermeiden und eine vorhersehbare Leistung der Register gewährleisten. Im Gegensatz zu Microchannel Verflüssigern mit horizontalen Rohren fungiert der untere Sammler als Mini-Empfänger, um kritische Probleme bei der Kältemittelbefüllung zu reduzieren und die Systembefüllung zu erleichtern. Ein integriertes Ablenkblech gewährleistet den ordnungsgemäßen Betrieb des Registers und die Rückführung des flüssigen Kühlmittels.

Im Vergleich zu Rippenrohrkondensatoren sind unsere Microchannel Verflüssiger eine robuste Konstruktion mit großen technischen Vorteilen. Dank unserer bewährten Praxiserfahrung bieten wir viele Wettbewerbsvorteile für OEM-Geräte und neue Anwendungen.

Die Gerätekonstruktionen mit fortschrittlichen Microchannel Verflüssigern decken ein breites Spektrum von Anlagenkonzepten ab, darunter luftgekühlte Kaltwassersätze, Wärmepumpen, Verflüssiger und Aufdachanlagen.

MERKMALE UND VORTEILE

Microchannel Verflüssiger bieten eine Reihe von Vorteilen gegenüber herkömmlichen Rippenrohrkonstruktionen, die die Leistung von HLK-Systemen erheblich verbessern:

Bis zu 40 % höhere Wärmeübertragungseffizienz
Geringerer luftseitiger Druckabfall
Nähere Umgebungstemperaturen
Bis zu 20 % kleinere Oberfläche des Registers
Geringeres Gewicht – bis zu 50 %
Geringere Kältemittelmenge: typischerweise 40 % bis 60 %

Produktbroschüre

Hohe Korrosionsbeständigkeit

Unsere Wärmeübertrager – hergestellt aus neuen, langlebigen Aluminiumlegierungen – weisen eine hervorragende Korrosionsbeständigkeit auf, selbst in stark salzhaltiger Meeresatmosphäre oder in chemisch belasteten Gebieten.

Die hohe Korrosionsbeständigkeit wurde in zahlreichen SWAAT-Tests nach ASTM G-85 Anhang A3 nachgewiesen, wobei die Proben mehr als 3000 Stunden lang einem kontinuierlichen Sprühnebel aus angesäuerten Wasserlösungen bei hoher Luftfeuchtigkeit und Temperatur ausgesetzt wurden.

Die von uns angebotenen Schutzbeschichtungen, wie z. B. die elektrophoretische Lackierung oder die Behandlung mit dreiwertigem Chrom, erhöhen die Korrosionsbeständigkeit zusätzlich und garantieren eine längere Lebensdauer der Wärmeübertrager.

Optimierter Teillastbetrieb

In Microchannel Verflüssigern mit vertikaler Rohranordnung fungiert der untere Verteiler als Sammler, der das flüssige Kältemittel aufnimmt und speichert. Der untere Verteiler verfügt über eine interne Auslassblende, die dafür sorgt, dass nur flüssiges Kältemittel den Wärmetauscher verlässt und Kältemittelgas zurückgehalten wird. Dadurch kann sich eine überschüssige Kältemittelfüllung in den unteren Verteiler zurückstauen und zur Optimierung der Systemfüllung beitragen.

Der wichtigste Aspekt ist der eingebaute Kältemittelsammler, der einen optimalen Teillastbetrieb ermöglicht, der für die Entwicklung moderner Kälte- und Kühlanlagen von entscheidender Bedeutung ist.

Präzise Technik

Bei der Konstruktion eines Microchannel-Wärmetauschers spielt jedes Detail eine Rolle und trägt zu seiner Gesamteffizienz bei. Ein Beispiel hierfür ist die Geometrie der Lamellen: Die präzise Auswahl der Steigung, des Neigungswinkels und der Anordnung der Lamellen führt zu einem optimalen Gleichgewicht zwischen Luftströmungswiderstand und Wärmeübertragungsrate in unseren Wärmetauschern.

Auf der Grundlage der Leistung und anderer Kundenanforderungen führen wir eine gründliche Analyse durch, um die am besten geeignete Kombination von Wärmetauscherelementen und Materialien zu ermitteln. Wir können dank einer umfangreichen Nomenklatur von Komponenten, Rohstoffen, fortschrittlichen Produktionsmaschinen und Lötöfen modernste Wärmetauscher herstellen und unterstützen unsere Kunden dabei, die Effizienz und Leistung ihrer Endgeräte zu verbessern.

AUSWAHLSOFTWARE

Die MCHE Auswahlsoftware umfasst Verflüssiger, Verdampfer, Wärmepumpen und Wasserwärmetauscher und ist damit ein komplettes Auswahl- und Berechnungswerkzeug für die Kältetechnik.

Die Software ermöglicht die Auswahl und Bewertung von Microchannel-Wärmetauschern, so dass der Benutzer das am besten geeignete Produkt auf der Grundlage mehrerer entscheidender Parameter wie Wärmetauscheranwendung, Kühlleistung, Kältemittel, Verdampfungs- und Kondensationstemperaturen, Luftstrom und Lufttemperatur sowie anderer kritischer Variablen in Kühlsystemen auswählen kann.

Anfrage

PRODUKTSPEZIFIKATIONEN

Max. Breite [mm]	50 … 6000
Max. Höhe [mm]	50 … 2000
Rohrbreite [mm]	12/16/20/25/32/36
Durchmesser des Verteilers [mm]	16/20/25/30/32/38/42/50
Lamellenarten	FLACH-/LUFTSCHLITZEN-
Lamellenplätze [FPI]	10/16/18/19/21/23/24/AUF ANFRAGE
Auslegungsdruck [bar]	32/45
Kühlmittel	HFC/HFO/NATURAL
Schutzbeschichtungen	E-COATING/TCP-COATING
