REIHENBASIERTE KÜHLUNG
Hochmoderne Kühlungslösung auf Reihenebene für Anwendungen in Rechenzentren. Gewährleistet ein präzises Wärmemanagement, eine optimale Verteilung des Luftstroms und bietet eine große Kühlkapazität
Anwendungen: Datenzentren • Serverräume • Banking • Finanzwesen • Regierung
Mit der rasanten Entwicklung von Cloud Computing und mobilem Internet nimmt die Wärmelastdichte in Rechenzentren durch den Anstieg der Rechenleistung und des Energieverbrauchs deutlich zu, und dieser Trend wird auch in absehbarer Zukunft zu beobachten sein.
Die heutigen Rechenzentren erfordern effektive Kühlsysteme, um zu funktionieren und gleichzeitig Wachstum zu ermöglichen, und Lambda In-Row CW II ist die Lösung. Basierend auf modernen, fortschrittlichen Kühltechnologien bietet es eine High-Density Kühlleistung, eine verbesserte Stromverbrauchseffizienz (PUE), spart Platz im Rechenzentrum und vereinfacht die Infrastruktur.
WARUM LAMBDA?
Platzeinsparungen im Rechenzentrum, Reduzierung der Anschaffungs- und Betriebskosten, Vereinfachung der Rechenzentrumsinfrastruktur

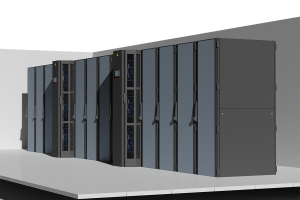

Lambda In-Row CW II gewährleistet eine optimale Luftverteilung in den Regalanlagen dank des Luftmanagementsystems mit individuell regulierbaren Luftleitblechen in der Fronttür. Das Gerät bewegt Luftmengen, die groß genug sind, um mehrere Serverschränke zu versorgen und die gekühlte Luft gleichmäßig zwischen ihnen zu verteilen.
Lambda In-Row CW II bietet eine außergewöhnlich hohe Leistung und Kühldichte von 180 kW/m². Dies führt zu einer geringeren Anzahl von Kühleinheiten, vereinfachten Kaltwasserleitungen und einer Verschlankung des Stromverteilungsnetzes, wodurch die Installations- und Wartungskosten für die Infrastruktur des Rechenzentrums erheblich sinken.
Rechenzentrumsfläche ist sehr teuer, und jeder Zentimeter zählt.
Mit dem Hochleistungssystem Lambda In-Row II können Kunden die Anzahl der installierten Kühleinheiten im Vergleich zu ähnlichen Lösungen um mehr als das Vierfache reduzieren, wodurch zusätzlicher Platz für Serverracks, Telekommunikationsausrüstungen und andere IT-Equipment frei wird.

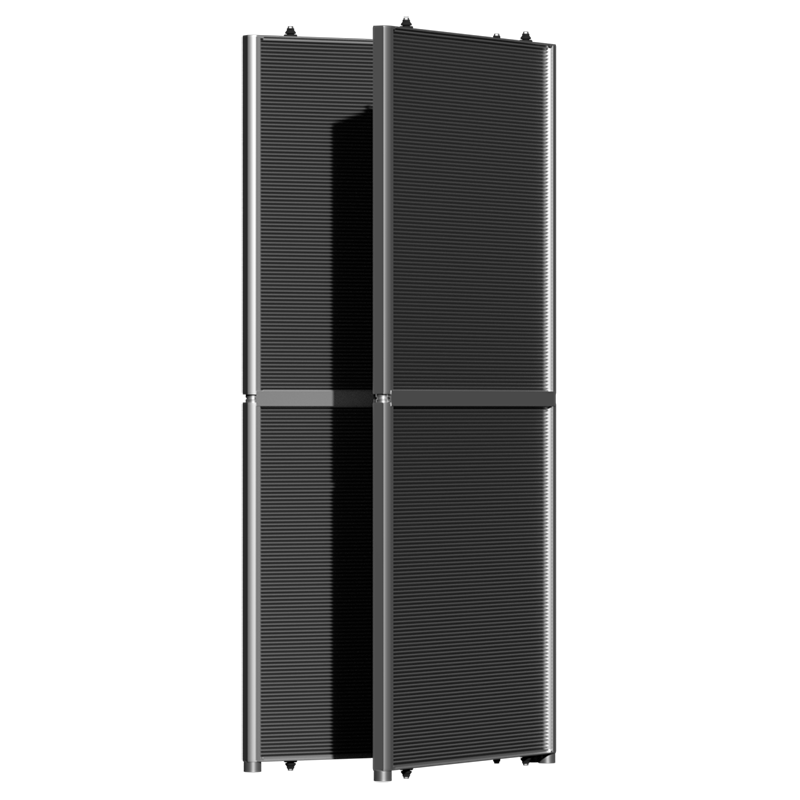

Lambda In-Row CW II verfügt über Microchannel Wasserwärmetauscher mit einer bemerkenswert hohen Wärmeübertragungsleistung und einem recht geringen Luftwiderstand.
Microchannel-Rohre wurden in einem Ofen mit kontrollierter Atmosphäre mit Lamellen zusammengelötet, wodurch ein perfekter und dauerhafter Kontakt zwischen Rohren und Lamellen entsteht, der eine effiziente Wärmeübertragung gewährleistet. Der kleine hydraulische Durchmesser der Microchannel-Rohre und die hohe Effizienz der Lamellen verbessern die Wärmeübertragungsleistung zusätzlich. Die flache Geometrie der Microchannel-Rohre führt zu einem geringeren Luftwiderstand und minimiert gleichzeitig den Luftschatten auf der Rückseite des Rohrs. Dies führt zu einem geringeren luftseitigen Druckabfall und einer geringeren erforderlichen Ventilatorleistung.
Microchannel Wasserwärmetauscher aus Aluminium sind leicht, robust und weisen ein deutlich geringeres Innenvolumen auf, was zu einem geringeren Stückgewicht und einer vereinfachten Konstruktion führt.
Das Design von Lambda In-Row CW II beruht auf den neuesten HLK-Technologien und fortschrittlicher Steuerungssoftware, um die Effizienz, den zuverlässigen Betrieb und die Anwendungsflexibilität zu maximieren:
Die Kühleinheit überwacht kontinuierlich die thermischen Parameter von bis zu 16 Racks durch Ablesen von Temperatursensoren, die an den Luftein- und -auslässen installiert sind. Sobald die Temperatur in den kontrollierten Serverschränken über den Sollwert ansteigt, gibt das Kontrollsystem über das lokale Netzwerk, an das die Kühleinheit angeschlossen ist, sowie über eine Android-basierte Software zur Fernsteuerung einen Alarm aus.
Die Steuerzentrale überwacht ständig die Lufttemperatur und -feuchtigkeit, um Kondensatbildung zu minimieren, indem der Wasserdurchfluss durch das Verdampferregister geregelt wird. Das System verhindert das Austreten von Kondensat durch die Taupunktsteuerung und das automatische Kondensatablasssystem mit Auffangwannen, Wassersensor und Pumpe.
Über ein lokales Netzwerk (LAN) können bis zu 16 Lambda In-Row CW II-Einheiten für den synchronisierten Betrieb und die Betriebs-/Standby-Steuerung angeschlossen werden. Im vernetzten Betrieb können je nach Betriebsanforderungen verschiedene Szenarien eingesetzt werden, z. B. Rotation der Einheiten, Lastverteilung, Minimierung des Energieverbrauchs usw.
Wenn die Lambda In-Row CW II Einheiten an ein Kaltwassersystem mit freiem Kühlkreislauf gekoppelt sind, können sie bis zu 98% der Zeit im Freikühlbetrieb laufen.
In Rechenzentren lässt sich die Temperatur der Kühlluft auf bis zu 27 °C anheben, ohne dass dies negative Auswirkungen auf die elektronischen Geräte hat. In Verbindung mit der Erhöhung der Lufttemperatur kann auch die Kaltwassertemperatur erhöht werden, wodurch zusätzliche freie Kühlmöglichkeiten geschaffen werden.
Bei Kühlgeräten, die in unternehmenskritischen oder 24/7-Umgebungen eingesetzt werden, sind redundante und im laufenden Betrieb austauschbare Komponenten unerlässlich. Unsere In-Row-Geräte verfügen über im laufenden Betrieb austauschbare Lüfterbaugruppen, die den Lüfterwechsel bei laufenden Geräten ohne Betriebsunterbrechung erleichtern. Wenn ein Ventilator ausfällt, kompensieren die übrigen Ventilatoren den Verlust des Luftstroms, indem sie die Drehzahl erhöhen.
|
Kühlleistung [kW] |
140 |
|---|---|
|
Kühlquelle |
KALTWASSER |
|
Energieeffizienz (EER) |
41.3 |
|
Ventilatormotoren |
EC |
|
Wärmetauscher |
MCHE |
|
Kühlkreisläufe |
EINZEL |
|
Taupunktkontrolle |
ERHÄLTLICH |
|
BMS-Konnektivität |
ERHÄLTLICH |
|
Garantie |
3 JAHRE |
Leistungsstarkes In-Row-Kühlgerät für Rechenzentrumsanwendungen mit Kaltwasser-Kühlquelle. Hohe Kühlleistung von 90 kW mit fortschrittlicher Luftstromverteilung über Serverracks.
